Radio de seguridad intrínseca INMETRO/IECEx
Las comunicaciones seguras y fiables son imprescindibles en atmósferas potencialmente explosivas. La serie F3201DEX funciona tanto en modo analógico como digital IDAS y puede utilizarse con cualquier radio bidireccional analógica existente. Las funciones digitales incluyen trunking convencional multisitio y trunking monositio de tipo D. Estas radios IDAS incluyen un codificador de voz digital de 15 bits y un escáner de votación para el funcionamiento convencional multisitio. La serie F3201DEX debería ser su elección de radio para uso en entornos peligrosos.
Portátiles de seguridad intrínseca IECEx/ATEX IDAS VHF/UHF
Las comunicaciones seguras y fiables son imprescindibles en atmósferas potencialmente explosivas. La serie F3201DEX funciona tanto en modo analógico como digital IDAS y puede utilizarse con cualquier radio bidireccional analógica existente. Las funciones digitales incluyen trunking convencional multisitio y trunking monositio de tipo D. Estas radios IDAS incluyen un codificador de voz digital de 15 bits y un escáner de votación para el funcionamiento convencional multisitio. La serie F3201DEX debería ser su elección de radio para uso en entornos peligrosos.
Canales: 16 canales
Potencia de salida: 1W
Frecuencias: 136-174 MHz
Resistencia al agua: IP67
Teclas programables: 3

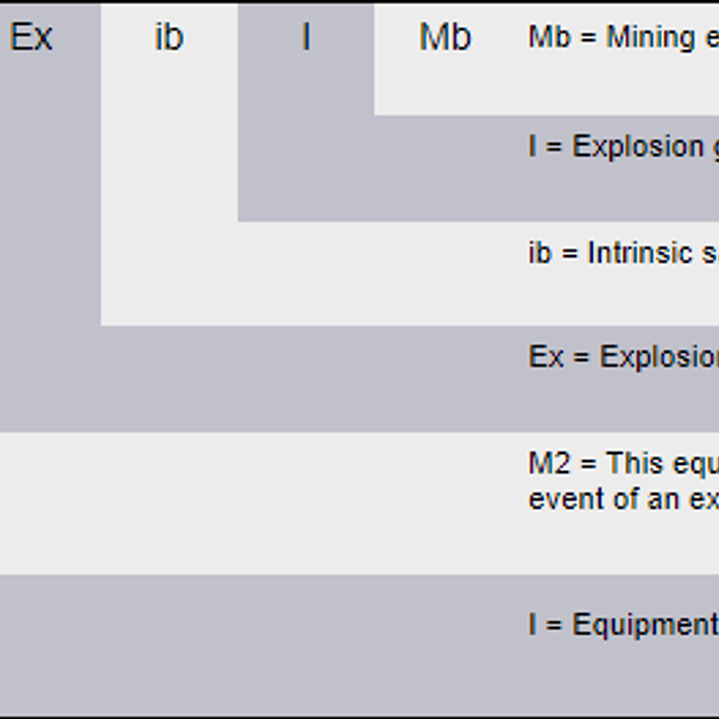

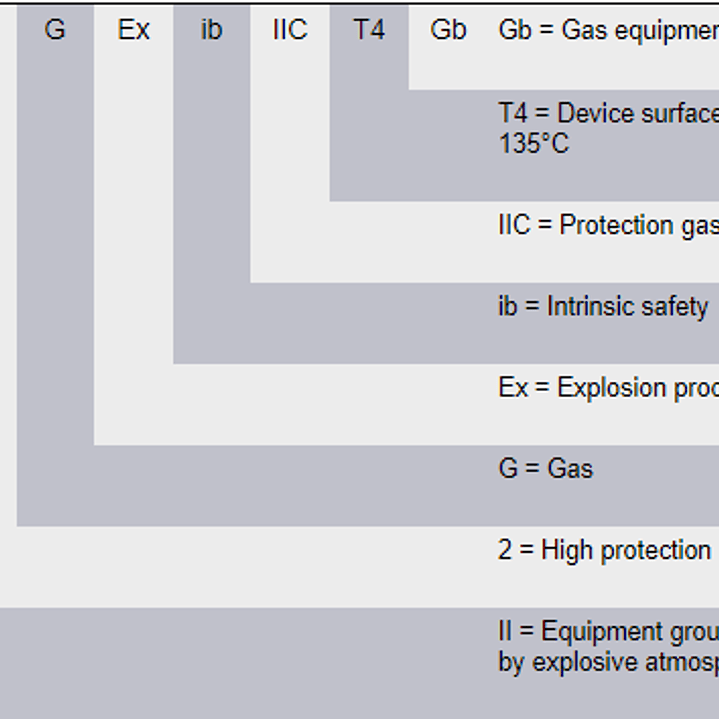

Norma europea ATEX (atmósferas explosivas)
Se trata de la directiva de la Unión Europea que deben cumplir todas las radios bidireccionales que se utilicen en entornos potencialmente explosivos. ATEX e IEC tienen normas técnicamente idénticas para equipos eléctricos desde 2006. La serie F3201DEX proporcionará una de las mayores protecciones ATEX contra gas, polvo y minería.
Características de seguridad
La serie F3201DEX incorpora una serie de funciones de seguridad en modo analógico. La función de trabajador solitario detecta cuando la radio no se utiliza durante un periodo preestablecido y suena un pitido que requiere que el usuario pulse un botón. Si no se pulsa ningún botón en el tiempo preestablecido, se transmite automáticamente una señal de emergencia y se alerta a los compañeros de trabajo o al operador. La función de hombre caído envía una señal de emergencia si se deja en posición horizontal.
Tanto en modo analógico como digital, el usuario puede programar el botón rojo de Emergencia para que envíe un tono de emergencia al pulsarlo.
Otras características
- Anuncio del canal
- 2 tonos, 5 tonos, CTCSS y DTCS incorporados para el modo analógico
- MDC1200 PTT ID y transmisión de emergencia
- Marcación automática DTMF
- Cuerpo de baja resistividad eléctrica
Cobertura de frecuencias VHF 136-174MHz
Número de canales |
16 canales |
Tipo de emisión |
11K0F3E, 8K50F3E, 4K00F1E/F1D |
Separación entre canales |
12,5 / 6,25 kHz |
Necesidad de suministro de energía |
7,4 V CC nominal |
Drenaje actual |
Tx Alta (VHF) |
550 mA |
Rx Máx. audio/espera |
300 mA (SP interno)/110 mA |
Impedancia de la antena |
5OΩ |
Rango de temperatura de funcionamiento |
-20°C a +55°C; -4°F a +131°F |
Dimensiones (proy. no incluido) |
63×144×50 mm; 2,48×5,67×1,97 pulgadas (con BP-277EX) |
Peso 258 g; 9,1 oz (sólo radio) 466g; 1.03 lb (Con MB-94EX, BP-277EX & FA-SC55V)
Potencia de salida (a 7,4 V CC) |
1 W, 0,8 W, 0,6 W (Hi, L2, L1) |
Desviación máx. admisible |
±2,5 kHz (Estrecho) |
Estabilidad de la frecuencia |
±1,0 ppm |
Emisiones espurias |
66 dB mín. |
Distorsión armónica FM 46 dB típ. (Estrecho)
Distorsión armónica de audio |
1,5% típ. (Estrecho @ AF 1kHz 40% desviación) |
Error FSK |
2,0% típ. (Digital) |
Conector de micrófono externo |
Conector múltiple de 14 patillas/2,2kΩ |
Sensibilidad |
Analógico (a 12 dB SINAD) |
0,24µV típ. |
0,22µV típ. |
Digital (al 5% de BER) |
-8dBµV emf típ. |
-9dBµV emf típ. |
Selectividad del canal adyacente |
70/62dB típ. (Estrecho/Digital |
66/57 dB típ. (Estrecho/Digital) |
Respuesta falsa |
85dB típ. (Estrecha),
87dBµV emf típ. (Digital) |
75dB típ. (Estrecha),
79dBµV emf típ. (Digital) |
Intermodulación |
75/67dB típ. (Estrecho/Digital |
74/73 dB típ. (Estrecho/Digital) |
Zumbidos y ruidos |
43 dB típ. (Estrecho) |
37 dB típ. (Estrecho) |
Potencia de salida de audio |
400mW típ. (al 5% de distorsión con carga de 32Ω) |
Conector de altavoz externo |
Conector múltiple de 14 patillas/32Ω |
|
|
|
|
|
Especificaciones militares estadounidenses aplicables
Icom fabrica productos robustos que han sido probados y han superado los siguientes requisitos MIL-STD y las estrictas normas medioambientales.
Estándar
|
MIL-810 F |
Método |
Procedimiento |
Almacenamiento a baja presión |
500.4 |
I |
Funcionamiento a baja presión |
500.4 |
II |
Almacenamiento a alta temperatura |
501.4 |
I |
Funcionamiento a alta temperatura |
501.4 |
II |
Almacenamiento a baja temperatura |
502.4 |
I |
Funcionamiento a baja temperatura |
502.4 |
II |
Choque de temperatura |
503.4 |
I |
Radiación solar |
505.4 |
I |
La lluvia sopla |
506.4 |
I |
Goteo de lluvia |
506.4 |
III |
Inducido por la humedad |
507.4 |
- |
Niebla salina |
509.4 |
- |
Soplado de polvo |
510.4 |
I |
Vibración |
514.5 |
I |
Choque Funcional |
516.5 |
I |
Choque Tránsito Caída |
516.5 |
IV |
También cumple con el equivalente MIL-STD-810 -C, -D y -E.
Norma de protección contra la penetración
Polvo y agua |
IP67 (estanco al polvo y al agua) |
Todas las especificaciones indicadas están sujetas a cambios sin previo aviso ni obligación.
Accesorios suministrados
- Batería, BP-277EX
- Cargador de batería, BC-212EX
- Clip para cinturón, MB-94EX
- Adaptador de CA, BC-123S
- Antena
